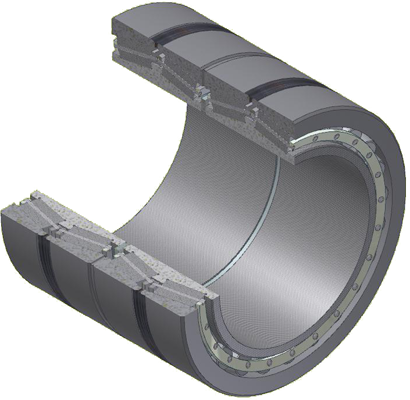

Подшипники роликовые радиально-упорные с коническими роликами четырехрядные

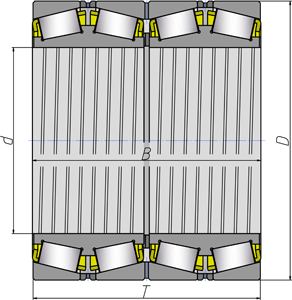

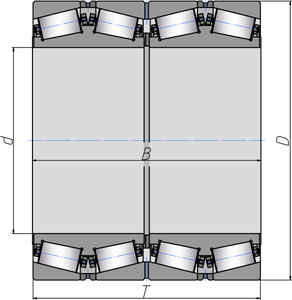

Эскиз 1	Эскиз 2	Эскиз 3

Обозначение	Зарубежный аналог	Размеры, мм				Грузоподъемность, kN		Частота вращения, об/мин		Радиус закругления r_{s min}	Радиус закругления r_{l min}	Вес, кг	Эскиз №
Обозначение	Зарубежный аналог	d	D	B	T	динамическая C	статическая C₀	Пластичная смазка	Жидкая смазка	Радиус закругления r_{s min}	Радиус закругления r_{l min}	Вес, кг	Эскиз №
77741 М		205	320	205	205	1'160	2'850	620	800	4.0	3.0	56	0
2077144 ЛМ		220	340	305	305	2'800	5'960	500	630	4.0	3.0	103	0
77748 М		240	338	248	248	1'830	4'500	500	600	4.0	4.0	69	0
77752 М	36152	260	400	255	255	2'620	5'800	430	530	5.0	4.0	123	0
1077756 ХМ		280	460	324	324	3'680	8'350	360	450	5.0	4.0	219	0
2077160 ХМ	36060	300	460	390	390	3'180	9'330	360	450	5.0	4.0	220	0
3077776 М	36476	380	620	388	388	4'620	10'700	240	360	6.0	6.0	436	0
1077776 ХМ		380	620	420	420	4'710	12'300	240	360	5.0	4.0	587	0
77779 ХМ	36079	395	545	268	288.700	2'960	7'990	240	360	5.0	4.0	194	0
77880 ХМ	36980	400	540	279	279	2'600	7'350	240	320	5.0	4.0	177	0
77788 ХМ	36288	440	650	355	355	5'900	112'700	275	456	6.0	5.0	410	0
787196 ХМ		480	700	287	287.500	5'500	15'700	160	190	6.0	5.0	528	0
77196 М		480	700	420	420	5'780	16'900	170	180	6.0	5.0	547	0
771/500 ХМ	362/500	500	720	420	420	7'880	19'400	160	200	6.0	5.0	565	0
10777/560 М	361/560	560	920	620	620	14'500	29'800	100	140	7.5	6.0	1650	0
777/620 ХМ	360/620	620	800	365	365	7'280	21'000	120	160	5.0	4.0	466	0
771/630 ХМ	360/630	630	920	515	515	9'170	26'800	95	130	7.5	6.0	1158	0
777/750 ХМ		750	130	690	690	16'900	42'500	70	90	9.5	8.0	2500	0

* возможно изготовление исполнения внутренней конструкции согласно тех. условиям потребителя, для чего согласуется чертеж на изделие.
